光纤局放在线监测系统

一、安全

工作在高压电气设备上，安全是必须加以强调的。任何发电、送电、配电或用电企业

都应有完善、精确的安全规程保护各种工作在高压线路、电缆或导体及其附件设备上的测

试人员和维护人员。

所有公司要求的安全规范必须遵守，包括国家、省公司、地方政府规定的对绝缘设备

操作和维护的安全要求。

二、仪器介绍(BD-JF)

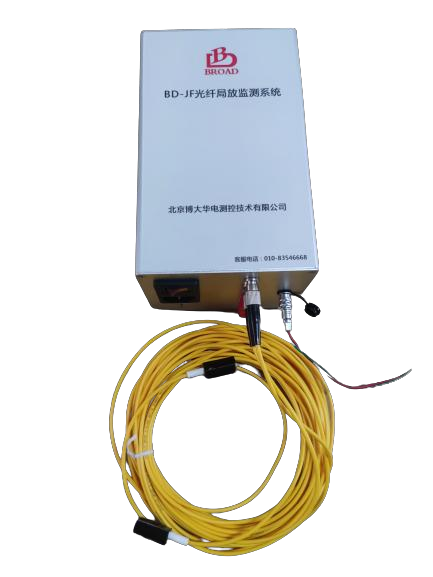

BD-JF光纤局放在线监测系统是由北京博大华电测控技术有限公司由专业团队经多年潜心研究多年的重大科技成果。

电力电缆的安全稳定运行关系重大，电缆的局部放电检测是获知电缆运行状态的重要

方法。近年来国内外对于伴随局部放电产生的声、光、电、磁、热等物理现象开展了大量

研究,并且也有一些相关产品在应用，但是这些方法不同程度存在准确性低、安装不便等

问题。目前，对于电缆局部放电的在线监测尚缺乏方便快捷的成熟的方法。本公司研发了

一整套基于珐珀腔干涉、泊松比定位技术的内置式二维光学珐珀腔高压电缆局部放电在线

监测系统。在本系统中，我们可以同时提取电缆声波导中纵超声波和横超声波信号，通过

电缆声波导中纵横超声波的波速差异来定位故障点。本产品的 传感探头全部用绝缘材料

制成，可以广泛应用于高铁供电及电力传输线路中局部放电的带电检测。传感探头尺寸：10 mm×10 mm×25mm;

主机尺寸：120mm×103mm×190mm

三、功能及特点(BD-JF)

1、功能

（1）对运行室外电缆及电缆接头，变压器、GIS 等高压一次设备不接触扫描，发现

并定位外部放电；

（2）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪

络、爬电、断线、拉弧等）；

（3）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；

（4）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电；

（5）在电力系统的交接及预防性试验中，主变及 GIS 的局放试验中，用该装置配合

局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具

体的放电点；

19 0 m m（6）大型油渍式变压器及 GIS 等生产厂家的出厂试验中，该装置在局放试验中配合

局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式

巡检定位仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对

干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是

外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能

准而快地发现并定位；

（7）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；

（8）高压密封气体液体的泄漏检测。

2、特点

（1）接触式在线/带电检测。

（2）信号接收范围：远可达 50m。

（3）信号放大倍数大、灵敏度高。

（4）显示器可时时显示波形，并可存储有价值的波形。

（5）定位准确，安全可靠，简单实用。

（6）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、

机械故障监测、高压密封气体液体等泄露监测。

四、技术指标(BD-JF)

（1） 内置式接触式超声波传感器。

（2） 显示：dB 值，放电原始波形，电池状态。

（3） 精确度：±1dB；测量中心频率：1kHz-50kHz。

（4） 测量范围：-60～60dB，步长 1dB。

（5） 存储：可覆盖存储 5000 次显示波形。

（6） 电路系统具有抗干扰滤波的模拟电路及数字电路。

（7） 操作温度：-30℃～65℃。
