一、概述

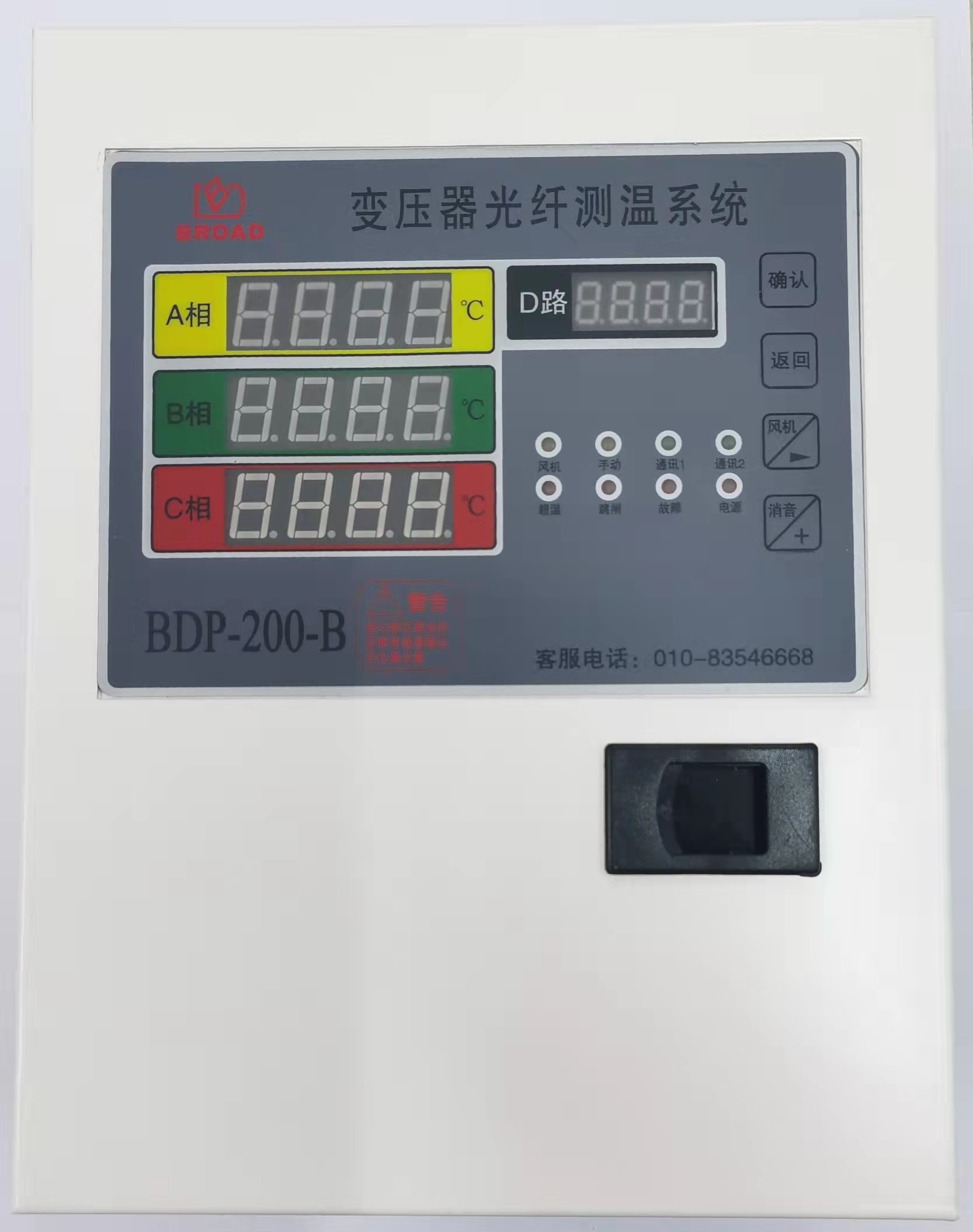

感谢您使用我公司BDP-200-B系列变压器光纤测温系统，变压器绕组是否稳定可靠决定了电力变压器的安全运行和使用寿命，绕组温度过高可导致变压器故障，严重影响用户设备安全使用。BDP-200-B系列变压器光纤测温系统利用在干式变压器三相绕组中的光纤温度传感器来检测和显示绕组的温升，并根据温升的情况自动控制风机的启停，并控制超温报警及超温跳闸，以保证变压器的安全运行，从而延长变压器的工作寿命。
主要特点
1、温控器开机显示仪表型号及相关参数；
2、超强抗干扰能力，对（EFT）电源瞬变、共模串模及空间射频干扰有极强抵制能力；
3、任何一支光纤温度传感器或引线发生故障时，温控器将显示故障“ERR”并报警。
4、采用WATCHDOG技术，从而保证仪表正常的工作，避免进入死循环。
5、采用1°C调整与存储技术，实现断电数据保护储存；
6、特设跳闸延时，柜门开启报警，风机定时启动，风机手动时间可调，黑匣子、模拟输出状态检测等人性化功能；
7、具有三路独立的4-20ma模拟电流输出，RS485电脑通讯接口，满足用户远程监测控制。

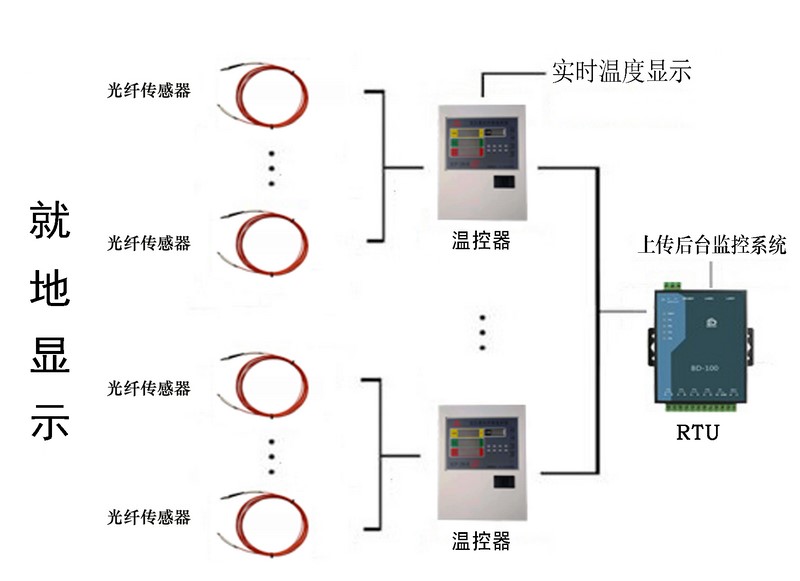

二、系统构成：
温控器可根据实时显示的数据，自动控制风机的启停、超温报警及超温跳闸
三、技术指标
电源频率：50Hz±2Hz
相对湿度：≤90%（25℃）
测量精度：0.5℃
显示值数字补偿范围：±20.0℃
报警触点：6A/250VAC
传感器：光纤荧光测温
型号 尺寸 | BDP-200-B-□（铁壳） |
外形尺寸 （高×宽×深） | 260mm*200mm*90mm |
开孔尺寸 （高×宽） | 232mm*182mm |
四、选型
外型 | 型号 | 功能 | 通讯方式 | |
镶嵌型（铁壳） 200x260 | BDP-200-B-▢ | 三相同屏测量并显示， 风机定时启停， 手动自动风机控制， 超温报警并输出，超温跳闸并输出;柜门开启报警、 温度显示值数字补偿，输入开路及故障自检并输出， 跳闭延时控制，模拟输出状态检测，黑匣子。 | 型号中后缀“▢”表示仪表与上位机的通讯方式： | |
BDP-200-B1-▢ | 同BDP-200-B-型，增加一路机房环境温度测控 | |||
BDP-200-B2-▢ | 同BDP-200-B-型，增加一路铁芯温度测控 | |||
五、通讯接线方式
BDP-200-B 系列干式变压器温控器为用户提供了二种与上位计算机进行通讯的方式：
通过输出三相绕组温度值对应的模拟信号（电流或电压），远传给其他工控系统或上位机，此种方式上位机应增加模拟量采集装置。（三路输出信号应经过光电隔离后送到其他工控系统或供上位机采集）。

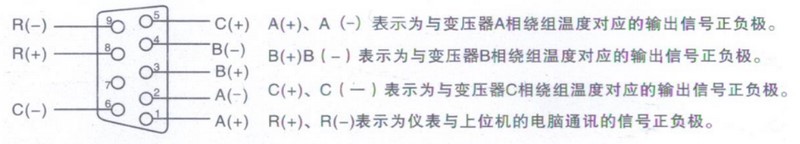

输出电缆线插头应按下图所示连接：
通过RS485与上位机通讯

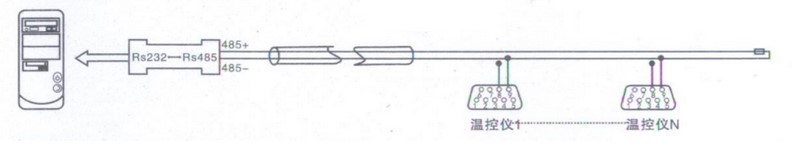

RS485方式允许一台上位机同时挂多台温控器，RS485通讯采用双绞（屏蔽）线或同轴电缆，一端通过RS232/485转换器接到上位机串行口，另一端经并联后接至多台温控器，传输距离可达1200米，其连接方式如下图所示：
