一、产品概述
BDP-200系列光纤测温装置是专门为高压电气设备温度测量要求所设计和生产的，在设计中充分考虑了系统集成的灵活性和方便性，可以独立工作也可以组成多通道测控系统，无论何种应用都具有极高的温度测量精度和可靠性。
BDP-200系列光纤测温装置采用特别研制的光纤光缆作为光波导，具有极高的绝缘性、机械可靠性和光学特性。BDP-200系列光纤测温装置可以直接用于母线接点温度、开关点温度、发电机定子绕组温度、变压器油温度等电力系统关键部位的温度监控。BDP-200系列光纤测温装置采用高性能材料加工和生产，充分考虑到各种市场应用的特殊性。外壳采用金属结构。系统集成商能够以极高的性能价格比组成符合现场需求的光纤温度测控系统。
二、产品特点
1、 光纤测温装置具有方便的单总线结构，可实现多机组网监测，最多可以设置30 个不同的地址。
2、 光纤测温装置在连续测量状态下，数据返回时间间隔可以调整，其调整范围为1S –3600S。
3、光纤测温装置采用特别研制的光纤光缆，抗电磁干扰能力极强，适合在强电磁环境中工作。
4、本产品可靠性高，抗干扰能力强，适用范围广，尤其适合在恶劣环境下工作。
5. 根据不同的温度需求，只需更换光纤探头即可达到测量标准，方便快捷。
三、传感器技术参数：
型号 ： BD-TT
电源电压 12VDC 电流消耗 <300mA
测量范围 -30°C ~+150°C 测量精度 ±0.5°C FS
分辨率 0.1°C 采样频率 20Hz
数字接口 RS485 通讯协议 ModBus RTU
波特率 1200--9600bps ，默认4800
温度数据地址 可设定 光纤界面 ST
光纤最大长度 20m 探头尺寸： 3*3*20 mm
工作温度： - 40°C ~ +75°C
装置尺寸： 长*宽*高：140*93*45mm 导轨安装

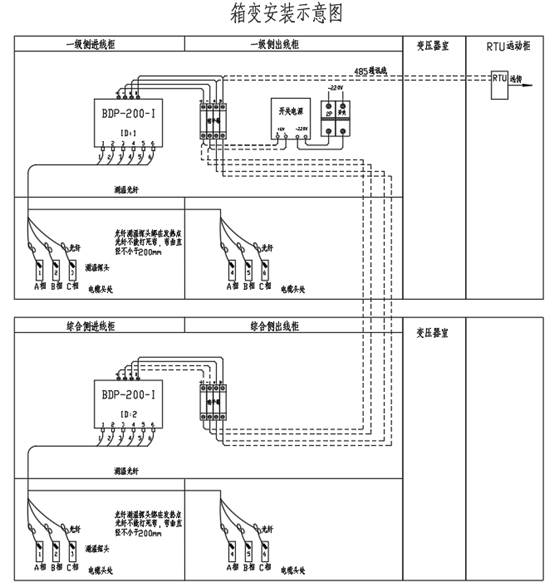

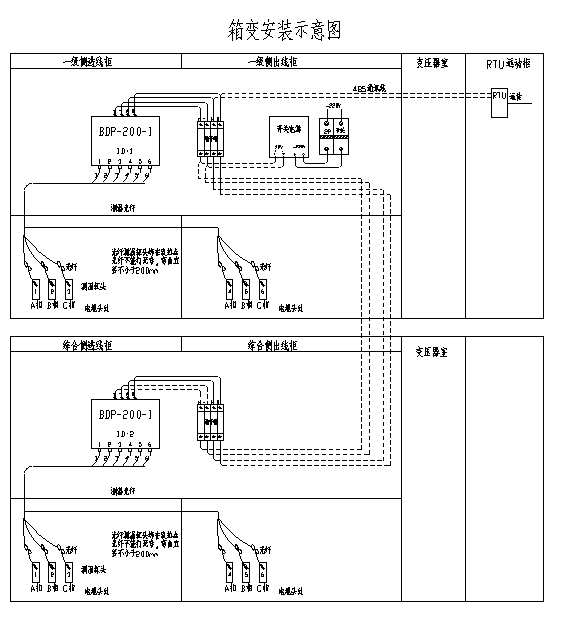

四、测温装置接口接线及外形尺寸

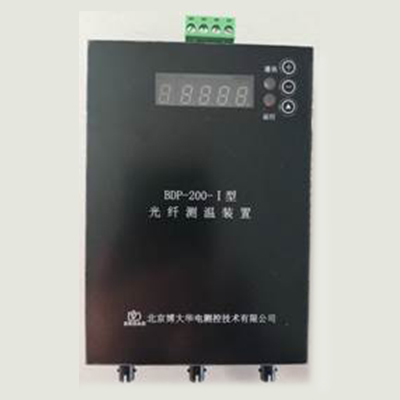

1、 外形
安装方式：导轨安装
BDP-200-Ⅰ（3、6路光纤）
外形尺寸：长*宽*高：140*113*45mm
BDP-200-Ⅱ（9路光纤）
外形尺寸：长*宽*高：140*120*45mm485
通讯A、B：接RTU或监控中心主机，通讯方式为modbus-rtu，不带校验，有符号数，波特率为默认4800
电源为直流12V
运行灯常亮为模块已带电
通讯灯闪烁表示已和监控中心主机通讯上

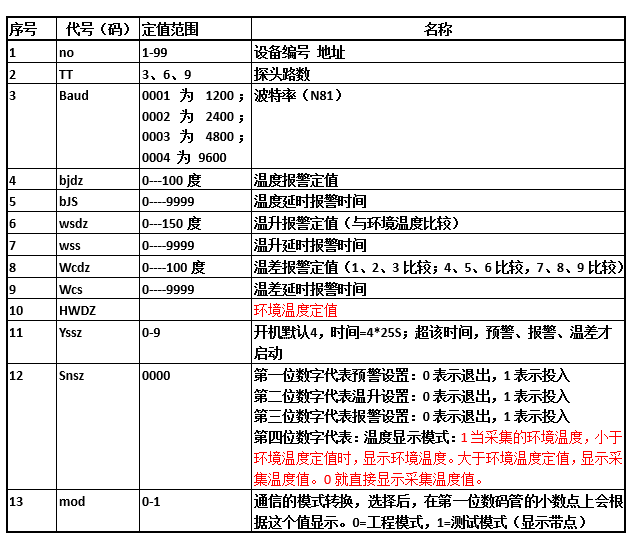

3、报警信号：

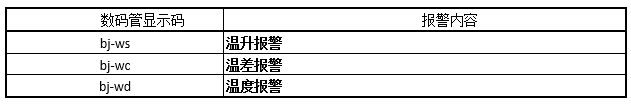

报警动作同时面板报警灯亮，具体报警内容由显示数码管指示
五、安全指南
l 在安装、使用或维护时请仔细阅读本手册，避免操作不当造成事故和设备损坏。
l 1、请使用符合规定的电缆。
l 2、仪器在现场要有良好的接地。
l 3、电缆应有丝网屏蔽，电缆屏蔽层接地良好。
l 4、电缆进入仪器一定要符合使用场合的安全规范。
l 5、仪器在通电前检查电压是否在仪器要求的范围内。
l 6、仪器在安装前要接地释放静电。
l 7、仪器在危险区安装必须达到防爆安全安装要求。
l 8、仪器的维护必须由专门经过培训的人员进行。
警告：此部分操作不当可能对设备或人身产生伤害
注意：此部分的操作不当可能引起设备的损害
提示：此部分的操作不当可能引起设备的不能正常工作
六、注意事项
l 1、光纤温度传感器为强光类测距产品，使用时请勿直射眼睛。
l 2、光纤严禁小半径弯折，使用中弯折半径不得小于 25cm。
l 3、出现软件无法连接现象时，请尝试检查COM 口选择是否正确、重新启动软件、重新连接USB 接口等方法。
l 4、对系统温标标定时，必须采用专业的恒温槽设备及正确的试验方法。
l 5、使用和运输过程中请勿强烈摇晃或碰撞设备。
l 6、仪表在运输与储存期间，环境温度不允许低于-40 ℃和高于+50℃，且周围不含有腐蚀性气体；运输期间必须使用原配包装箱。
l 7、避免油渍及各种化学物质沾污和损伤光电模块。
七、售后服务
用户在使用过程中遇到任何技术问题，请直接与我们取得联系，我们会提供
及时的技术支持和售后服务。
八、免责声明
本传感器以下情况不在保修范围内：
1：人为损坏。
2：非正常使用（如电源接反，电压输入超过范围，接线顺序出错等）。
3：自然灾害损坏。
附录

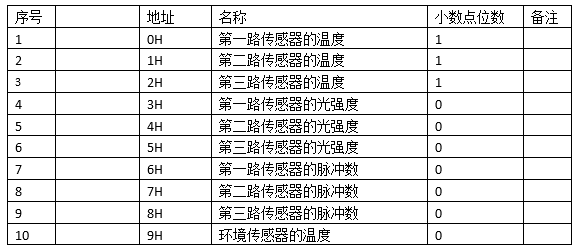

3路光纤测温装置通讯协议
通讯方式为modbus-rtu，不带校验.默认波特率为4800，有符号数。
一、模拟量输入（用”03”功能码，只读）

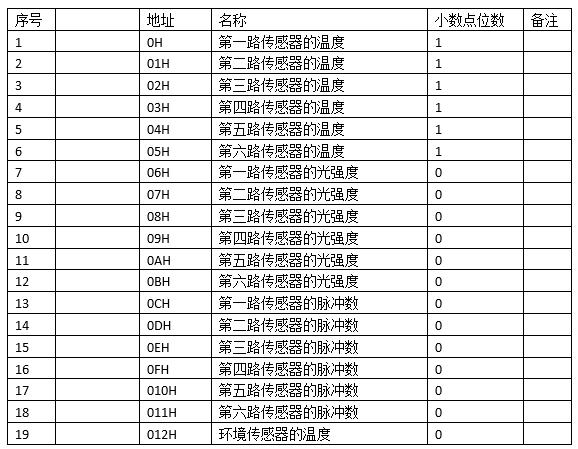

6路光纤测温装置通讯协议
通讯方式为modbus-rtu，不带校验.默认波特率为4800，有符号数。
一、模拟量输入（用”03”功能码，只读）
9路光纤测温装置通讯协议
通讯方式为modbus-rtu，不带校验.默认波特率为4800，有符号数。
模拟量输入（用”03”功能码，只读）
附二

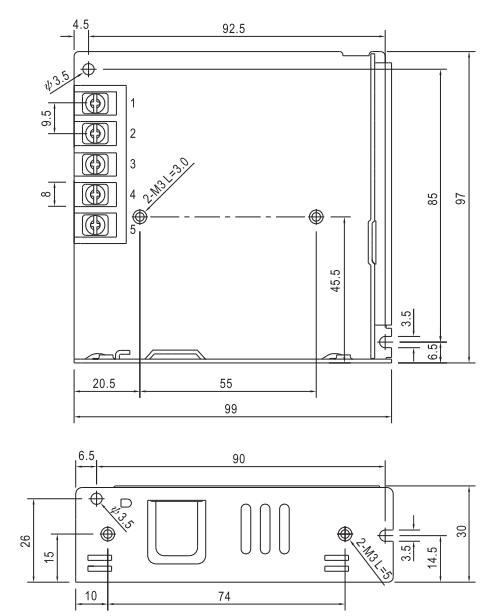

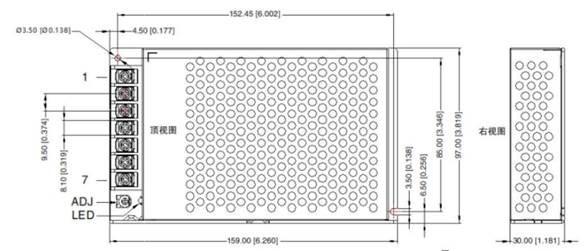

1）、4.2A电源
模块尺寸

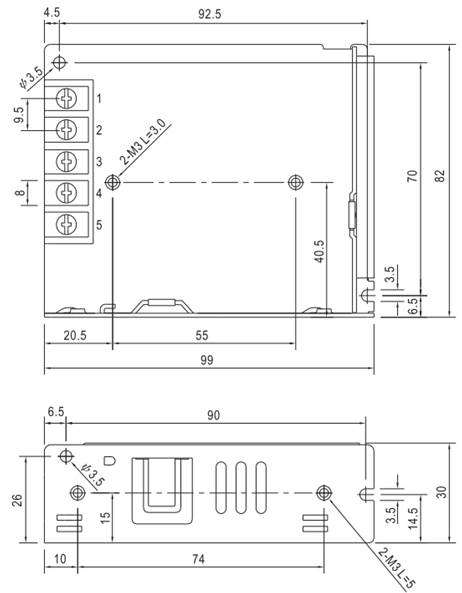

2）、6A电源
模块尺寸
3）、12.5A电源
模块尺寸
