产品介绍
RTK技术在各种控制测量、地形测图、工程选线及工程放样中应用广泛，与其他常规仪器相比非常明显地提高了作业效率和作业精度。但在整个GPS应用方面，测量知识的流通面还非常有限，再加上普通测量员或非测量专业人员普遍对新技术理解不深，在进行GPS测量时，往往会按照培训人员的要求机械化地去操作，这样时间一长就会对整个测量工作效率产生影响，GPS的优越性也不能完全被发挥出来。因此，熟练操作RTK在实际应用中显得尤为重要。

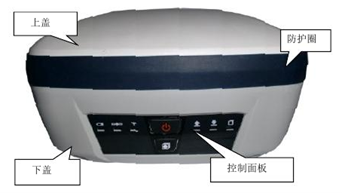

接收机外观
本产品外观主要分为四个部分，上盖、下盖、防护圈和控制面板。

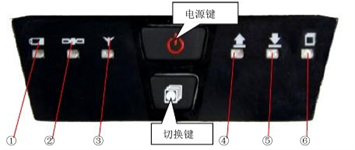

控制面板
控制面板主要包含以下按键及指示灯
①电源灯-为红色
②卫星灯-为蓝色
③网络上线灯-上线后黄色常亮
④发送数据灯（基准站）（双色灯）-电台模式下为红色，网络模式下为绿色
⑤接收数据灯（移动站）（双色灯）-电台模式下为红色，网络模式下为绿色
⑥数据采集灯-为黄色
下盖
包括串口及防护塞、序列号、连接螺孔、SIM 卡槽等
GPRS 天线外观
GPRS 天线外观
棒状天线外观
主要规格指标
1、 接收机特性
220 通道接收机
先进的定制测量全卫星多系统 GNSS 芯片
高精确的多相关器，用于全卫星多系统伪距观测
未经过滤与平滑的伪距观测值数据用于低噪声、低多路径误差、低时域相关和高动态响应
极低的 L1 和 L2 载波相位观测值噪声
1 Hz 频宽内，优于 1 毫米的精度
支持以 dB-Hz 为单位的信噪比，可靠的低高度角跟踪技术
体积更小、功耗更低、精度更高，性能大大改进
2、 测量精度
静态测量精度
平面精度：±(2.5 + 0.5×10 ×D) mm
高程精度：±(5 + 0.5×10 ×D)mm
快速静态测量精度
平面精度：±(5 + 1×10 ×D)mm
高程精度：±(10 + 1×10 ×D) mm
实时动态 RTK 精度
平面精度：±(10 + 1×10 ×D) mm
高程精度：±(20 + 1×10 ×D) mm
单点定位精度：1.5 米
码差分定位精度：0.45 米
初始化时间：5
3、 UHF 电台
内置高性能接收电台(选配)
PDL 电台
4、 GPRS 网络通讯
内置 3G 通讯模块
24 小时免费北京博大网络服务器支持
5、 I/O 端口
1 个 RS232 串口
1 个 USB 数据下载口
1 个蓝牙无线通信口
1 个外接直流电源口
1 个 SIM 卡槽
6、 物理参数
体积(W×H)：180mm×80mm
重量：1.2kg
7、存储和记录
内置存储器：4G，可扩展为 32G
原始数据记录率：1Hz，最高可达 50Hz
存储格式：HCN、RINEX
传输数据方式：即插即用的 USB 传输数据方式
8、数据格式
RTCM2.X RTCM3.X
CMR,CMR+
RTCA
NMEA0183
NTRIP 协议
9、电气参数
主机功耗：2.3W
单块电池容量：3400mAh
电池电压：7.2V
电池寿命：1000 次充放电过程
电池工作时间：13 小时，可外接直流电，内外电源自动切换
外接电源：9-13.8VDC
10、环境参数
工作稳定：-45℃～+75℃
防水防尘：IP68 标准，可浸入水下 1 米，可漂浮
存储温度：-50℃～+85℃
冲击震动：抗 3 米跌落
湿 度：100%无冷凝
