铁路供电智能巡视巡检系统

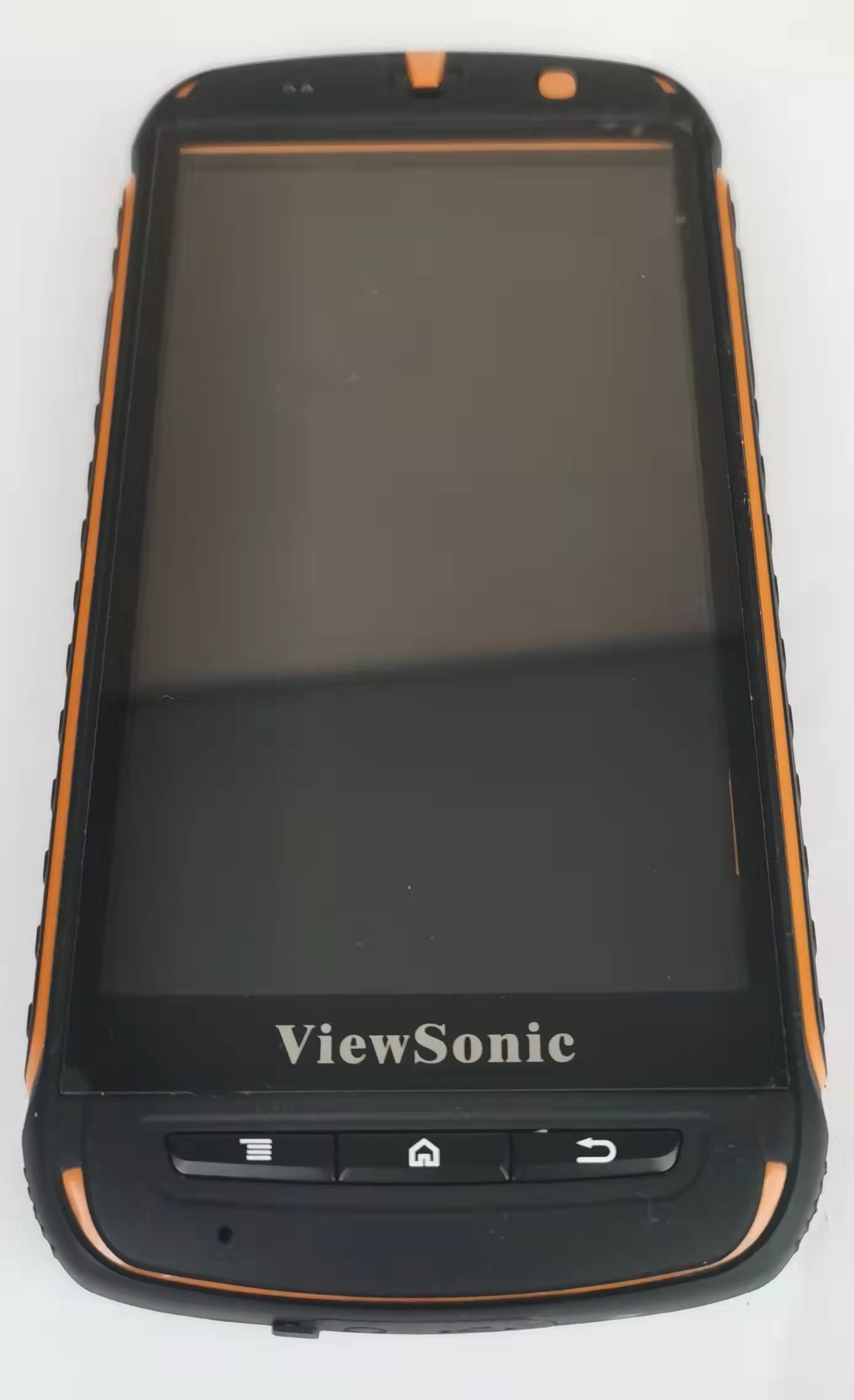

BD-800 铁路供电智能巡视巡检系统由 BD-800 手持巡检仪和BD-800 手持巡检管理统组成。该系统利用 BD-800 手持巡检仪，通过信息化软件建立巡检仪与服务器的联网系统，进行计划、检查内容同步，保存检查结果，开启无纸化检巡的新篇章。

系统功能

    1、防误登杆功能

            通过手持巡检仪 GPS 定位系统巡检人员可到达作业点,当到达点与任务点相符时方可作业。

    2、通话对讲功能

            通过巡检仪安装的数据流量卡实现一键对讲，可像普通对讲机一样对讲，操作距离不受限制。

    3、拍照录像功能

            对事故点及施工作业过程进行拍照或录像，上传至服务器后可通过计算机实时查看。

    4、任务下派及书写存档功能

            书写作业任务，远程下发到相对应的巡检仪上，巡检人员可根据作业内容进行操作，作业完成后填写工作完成情况上传至服务器，管理人员即可查看现场作业情况；预存检修记录、安全规程及巡检人员手册等的文档，便于巡检人员随时查阅。

    5、人员位置监控

            通过 GPS 定位，可以通过互联网进入手持巡检管理系统实时查询巡检人员位置，也可以记录巡检人员历史轨迹。

    6、数据统计分析查询，通过互联网进入手持巡检管理系统，实现历史数据统计分析查询等功能。

    7、设备定位，采集所有电力设备，在后台地图上显示设备位置、型号等地理信息。

手持巡检管理系统

    1、角色管理

            角色管理为用户设置时，给用户分配角色使用。

    2、权限设置管理

            设置好角色后为角色分配权限。每个角色都有对应的权限管理。

    3、任务发布

            发布任务前要先对任务杆、手持机进行分配管理设置后发布任务。

    4、设备定位

            选择设备定位，进入地图界面，在地图中查询设备的信息，可以根据线路、任务、设备查询作业杆信息。

    5、发布操作手册

            发布相关的操作手册。

    6、对讲组的

            可随意设置对讲组。

    7、照片录像管理

            可以查看巡检仪上传的照片及录像。

    8、巡检人员定位

            可查看巡检人员的实时行动轨迹。

    9、签名管理

            巡检人员电子签名。

    10、归档管理

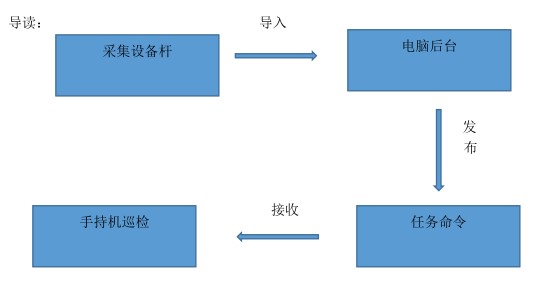

产品功能介绍

1. 采集设备杆

编号、卡号：自拟

维度、经度、海拔、精度、卫星数：软件自身生成

精度：精度要求在 5 以下，稳定在 3 左右最佳。

卫星数越多越好。

读卡：输入编号卡号，点击保存即可。

采集完毕，点击右上角灰色齿轮按钮，点击上传数据，上传完毕后，可以删除已传数据。

2 .电脑系统后台：

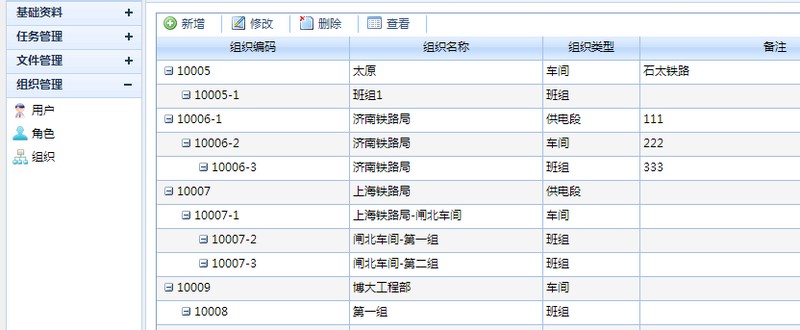

a 组织结构

组织分配也是为用户设置服务。包括：组织名称、组织编码、组织类型、上级部门等。

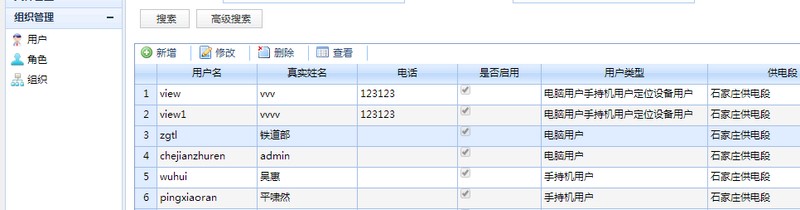

b 用户设置

为使用手持机的用户分配了相关的组织；用户名和密码为手持机登陆用的用户名和密码。

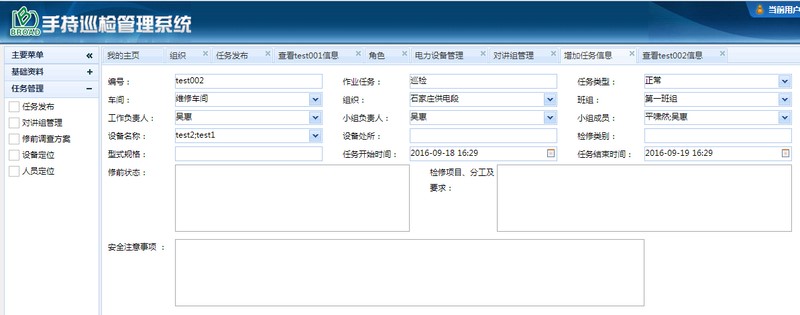

C 任务发布

在系统后台发布巡视命令，巡检手持机会接到任务命令，到指定设备杆巡检即可

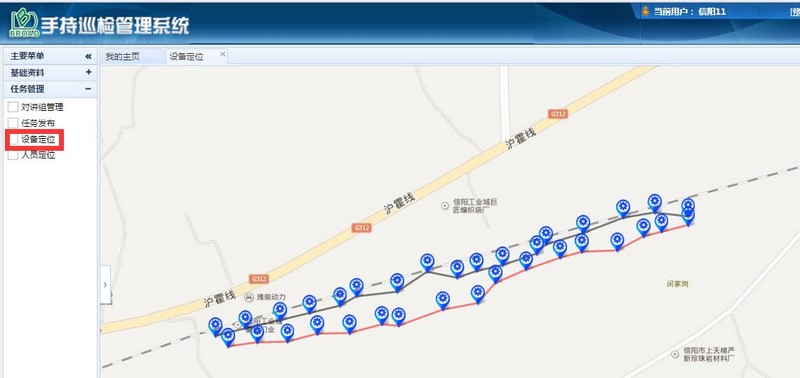

d 设备定位

在地图上显示采集的设备杆

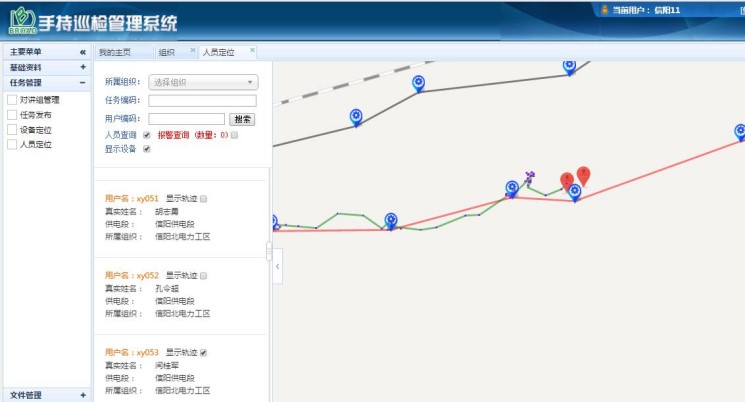

e 人员定位

在后台实时观看巡检人员的轨迹

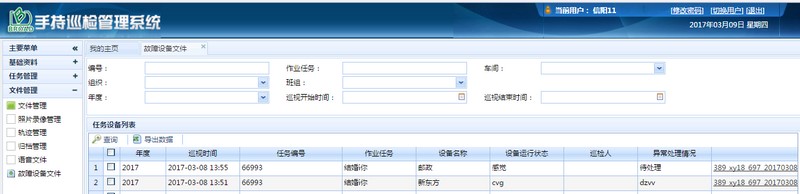

f 设备故障导出

巡检人在巡视过程中发现异常设备杆，上传到系统后台后，后台可以看到该异常设备杆的文

字描述、照片、录像。

3 巡检手持机功能介绍

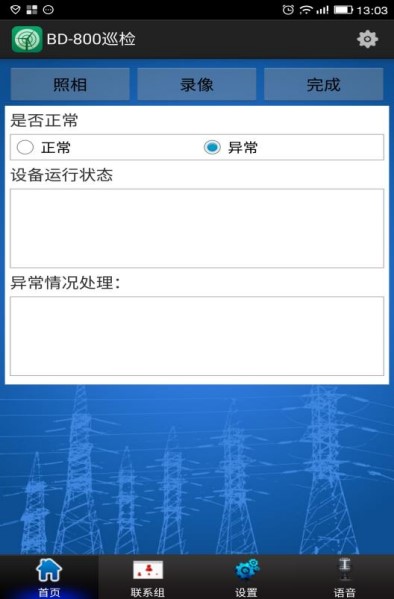

a 作业功能

当巡检人到达作业地点时，手持机会发出语音和振动提示：已到达作业地点请确认。

若该设备杆异常，填写相关内容，拍照、录像即可。

b 对讲功能

巡检人可以和联系组内进行对讲，点对点和广播都可以。

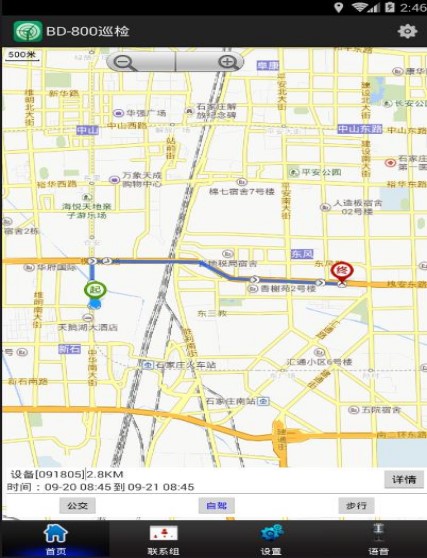

c 路线功能

设备杆会在手持机地图上显示，可以自动规划路径进行导航。
